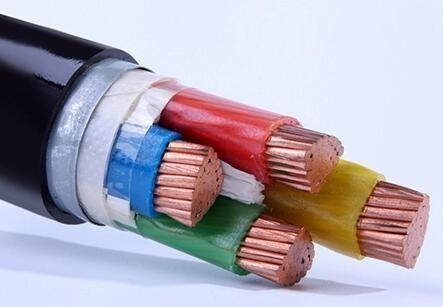

• 商品名稱：電力電纜
• 添加時間：2019-09-21 16:24:49
• 推薦度：

一、產品簡介

    電力電纜用輸配電系統，本公司生產的交流額定電壓0.6/1KVPVC絕緣電力電纜和35KV及以下交聯聚乙烯電力電纜，已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的電力電纜。

二、電纜的型號、名稱和用途

三、生產范圍

注:1、單芯鎧裝電纜僅用于直流系統，若用于交流系統，應采用非磁性材料的鎧裝層。
   2、可根據用戶要求，生產0.6/1KV圓形導體結構或扇形導體結構的各類五芯電纜。

四、電力電纜安裝注意事項、使用特性及運行敷設條件

1、電力電纜安裝注意事項

    電纜與熱力管道平行安裝時保持2m的距離，交叉時應保持0.5m。

    電纜與其它管道平行或交叉安裝時均要保持0.5m的距離。

    電纜直埋安裝時，1-35KV電纜直埋深度不小于0.7m。

    10KV及以下電纜平行安裝時，相互凈距不小于0.1m，10-35KV不小于0.25m；交叉安裝時距離不小于0.5m。

    電纜敷設溫度不低于0℃，彎曲半徑：多芯電纜≥15（D+d），單芯電纜≥20（D+d），（D為電纜外徑，d為導體外徑）。

    6KV及以上電纜接頭：

    ①安裝電纜終端頭時，須***剝除半導體電屏蔽層，操作時不得損傷絕緣，應避免刀痕凹凸不平的情況，必要時用砂紙磨平；屏蔽端部應平整，并要把石墨層（碳粒）清除干凈。

    ②塑料絕緣電纜端頭銅帶屏蔽和鋼鎧須***良好接地，對短路也遵循這項原則，避免三相不平衡運行時鋼鎧端部產生感應電動勢，甚至“打火”及燃燒護套等事故。接地引出線要求采用我鍍錫編織銅線，和電纜銅帶連接時應用鉻鐵錫焊，不宜用噴燈封焊，以免燒損絕緣。

    ③三相銅帶屏蔽應分別與地線相連，注意屏蔽接地線和鋼鎧接地線應分別引出，相互絕緣，焊接地線的位置應盡量靠下。

    對電纜端頭和中間接頭的基本要求：a.導體連接好；b.絕緣可靠，推薦采用輻照交聯熱收縮型硅橡膠絕緣材料；c.密封良好；d.足夠的機械強度，能適應各種運行條件。

    電纜端頭須***使用防止水及其它腐蝕性材料的侵蝕，以防因水樹引起絕緣層老化而導致?lián)舸?/span>

    電纜的裝卸須***使用吊車或叉車，禁止平運，平放，大型電纜安裝時須使用放纜車，以免電纜受外力損傷或因人工拖動而擦傷。

    電纜如因故不能及時敷設時，應將其放在干燥地方貯存，防止日光爆曬，電纜端頭進水等。

注意：電線電纜安裝應熟悉電線電纜性能的安裝人員或?qū)Ｂ毤夹g(shù)人員擔任，如仍有不清事項，請向相關技術部門或我廠技術部咨詢。

2、電纜的使用特性及運行敷設條件

額定電壓0.6/1KVPVC絕緣電力電纜

    ①電纜導體的長期允許工作溫度：≤70℃

    ②短路時（長持續時間不超過5S）電纜的高工作溫度：160℃

    ③電纜敷設后經受直流電壓3.5KV/15min不擊穿。

    ④在空氣中敷設

    a.單芯電纜平行敷設時的中心距離：185mm2及以下電纜直徑的2倍：240mm2及以上為90mm

    b.周圍環境溫度：30℃

    c.不同環境溫度下載流量的校正系數：

    ⑤直埋敷設

    a.單芯電纜不接角敷設時，中心距離為電纜直徑的2倍。

    b.周圍環境溫度：25℃

    c.土壤熱阻系數：1.0K?m/W

    d.直埋深度：0.7m

    e.不同環境溫度下載流量校正系數：

額定電壓35KV及以下交聯聚乙烯絕緣電力電纜

    ①電纜導體的長期允許工作溫度：≤90℃

    ②短路時（長持續時間不超過5S）電纜的高工作溫度：250℃

    ③空氣中敷設

    a.單芯電纜平行敷設時的中心距離：185mm2及以下為電纜直徑的2倍：240mm2及以上為90mm

    b.周圍環境溫度：40℃

    ④直埋敷設

    a.單芯電纜不接觸敷設時，中心距離為電纜直徑的2倍

    b.周圍環境溫度：25℃

    c.土壤熱阻系數：1.0K?m/W

    d.直埋深度：0.7m

    ⑤不同環境溫度下載流量的校正系數：
